- Диаметр расточки — 44-200 мм
- Диаметр наплавки — 30-200 мм
- Диаметр борштанги — 30 мм*
- Длина борштанги — 1200 мм*
- Рабочий ход борштанги — 400 мм
- Диаметр наплавочной штанги — 30 мм
- Длина наплавочной штанги — 1000 мм
- Рабочий ход наплавочной штанги — 400 мм
- Максимальная глубина расточки — зависит от длины борштанги
- Квалитет — H7
- Привод вращения — электродрель Rebir 2 кВт
- Регулировка скорости подачи — плавная, бесступенчатая
- Скорость подачи — 0-330 мм/мин
- Реверс подачи — есть
- Питание — 220 В, 50 Гц
- Регулировка частоты вращения — плавная, бесступенчатая
- Требования к сварочному полуавтомату — инверторного типа 220 В, 190 А
- Шероховатость — 1,6 Ra
- Скорость вращения — 0-500 об/мин
- Привод вращения наплавочной штанги — шаговый двигатель 0.8 кВт
- Режимы наплавки — Автоматическая/ручная
- Вес — 25 кг
- Размеры (ДхШхВ) — 745×340×230 мм
*С дополнительным оборудованием возможна расточка от 30-78 мм
** Для усиления возможно оснастить штангой диаметром 40 мм
***По желанию заказчика возможна установка борштанги длиннее, в том числе сборной борштанги.
Области применения

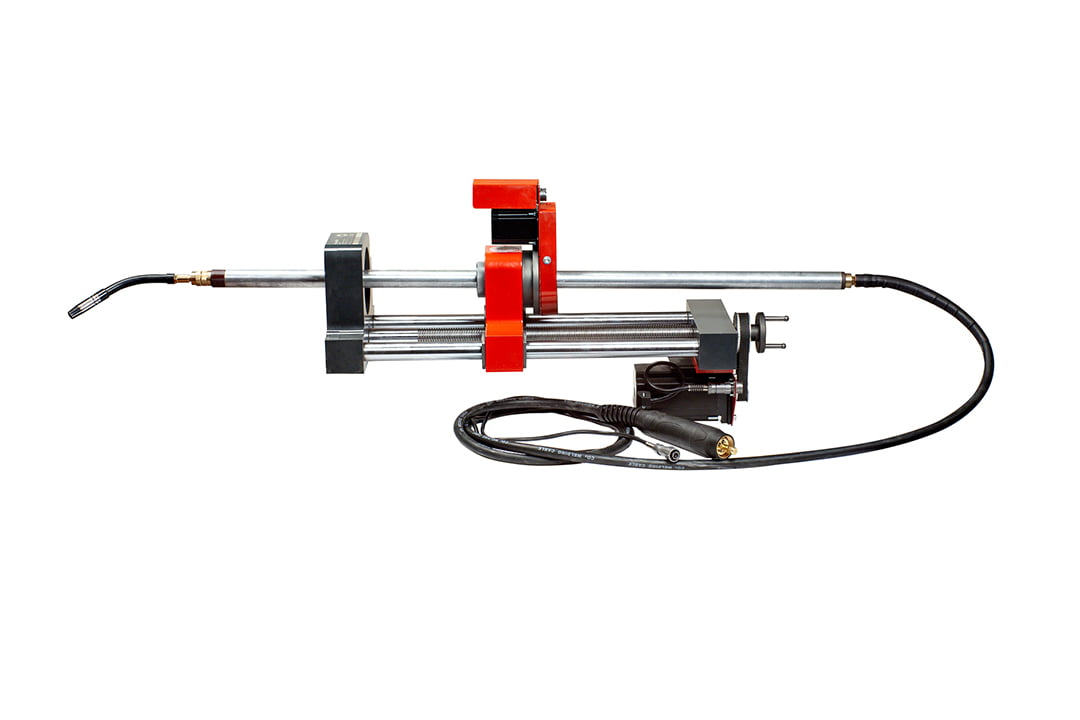

Мобильный расточный станок «Пионер РНК » предназначен для расточки и наплавки изношенных соосных отверстий.
- одновременная соосная расточка и наплавка нескольких отстоящих друг от друга на некоторое расстояние отверстий;
- восстановление посадочных мест под обоймы подшипников редукторов, станин и прочих корпусов;
- ремонт изношенных цилиндрических отверстий дорожно-строительной, карьерной, шахтной, коммунальной техники и оборудования;
- ремонт изношенных цилиндрических отверстий прокатных станов и конвейеров на предприятиях тяжёлой и металлургической промышленности;
- ремонт изношенных цилиндрических отверстий оборудования, используемого при добыче, переработке и транспортировке углеводородного сырья (нефти, газа и их фракций);
- ремонт узлов гидротехнических сооружений (узлы шлюзов, разводных мостов и пр.)
Позволяет ремонтировать технику прямо на месте ее нахождения, что сокращает финансовые и временные затраты за счет уменьшения времени на транспортировку техники до ремонтной мастерской. Вес станка всего 25 кг, поэтому с монтажом и демонтажом справится один специалист, без применения дополнительных механизированных устройств.
Диаметры обработки от 40 до 200 мм — это самый распространённый диапазон для ремонта соосных отверстий на дорожно-строительной и горнодобывающей технике.

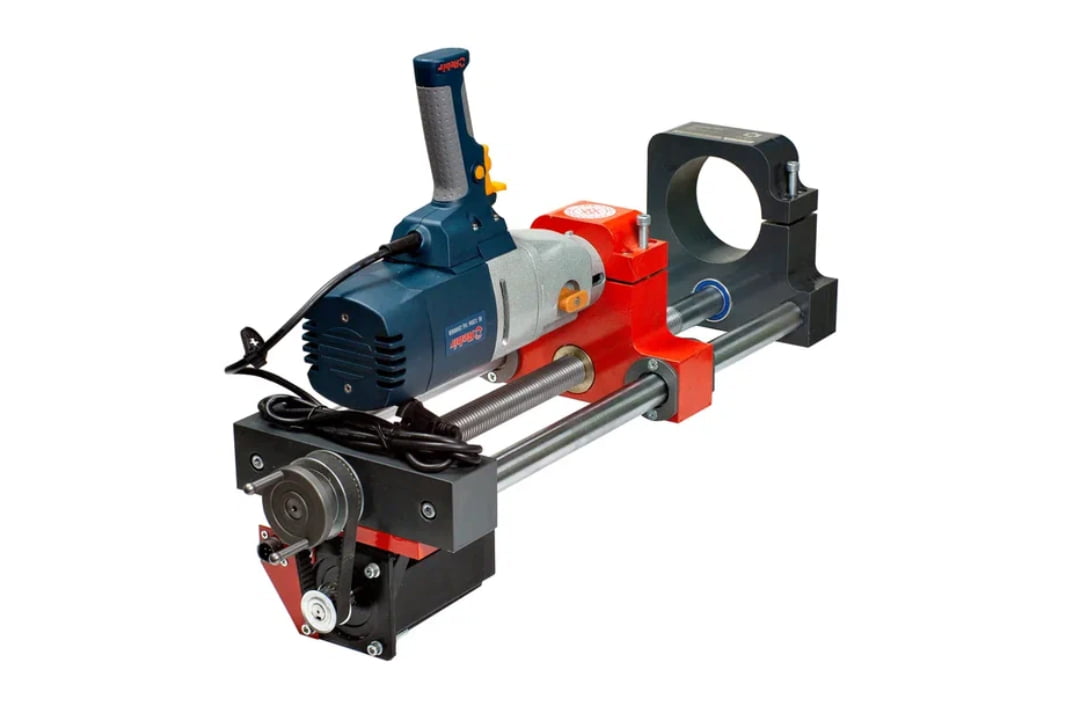

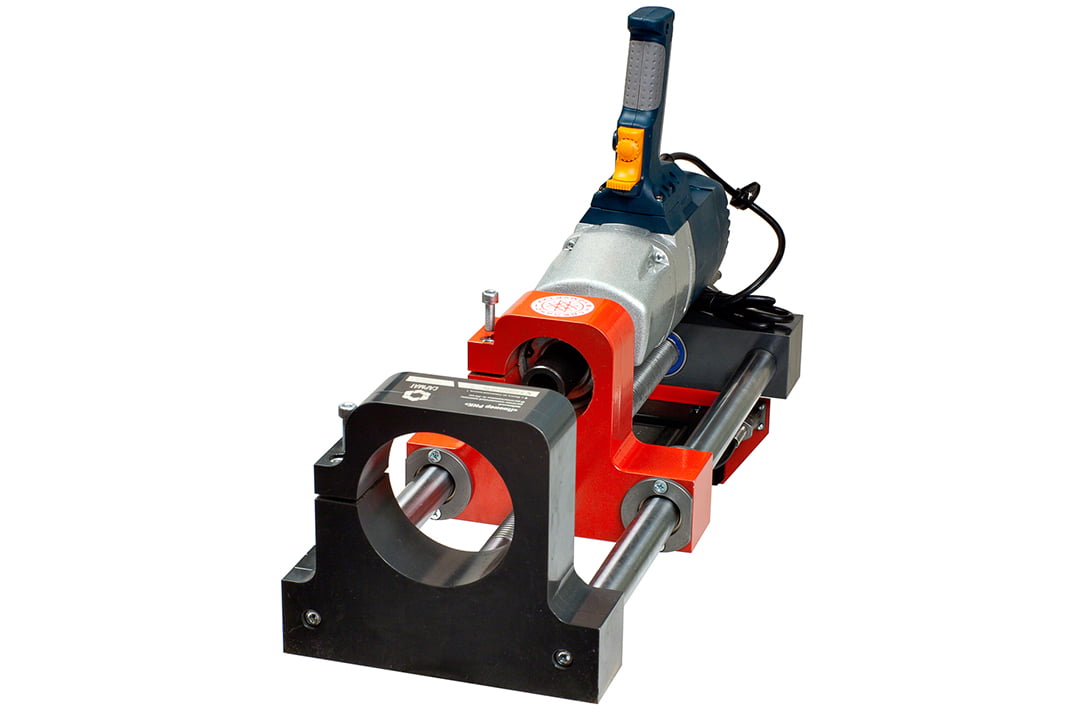

Приводом вращения мобильного расточного станка «Пионер РНК» является электродрель. Мы поставляем дрель Rebir 2 кВт, 0-500 об/мин, 220 В, 50 Гц. Также можно использовать любую другую низкооборотистую и высокомоментную электродрель (например: Bosch, Metabo, Eibenstock).
Подача автоматическая. Есть возможность управления подачей с выносного пульта или с подвесного блока управления. Наличие автоматической подачи исключает неравномерность подачи и ступенчатость, что положительно сказывается на качестве обрабатываемой поверхности.

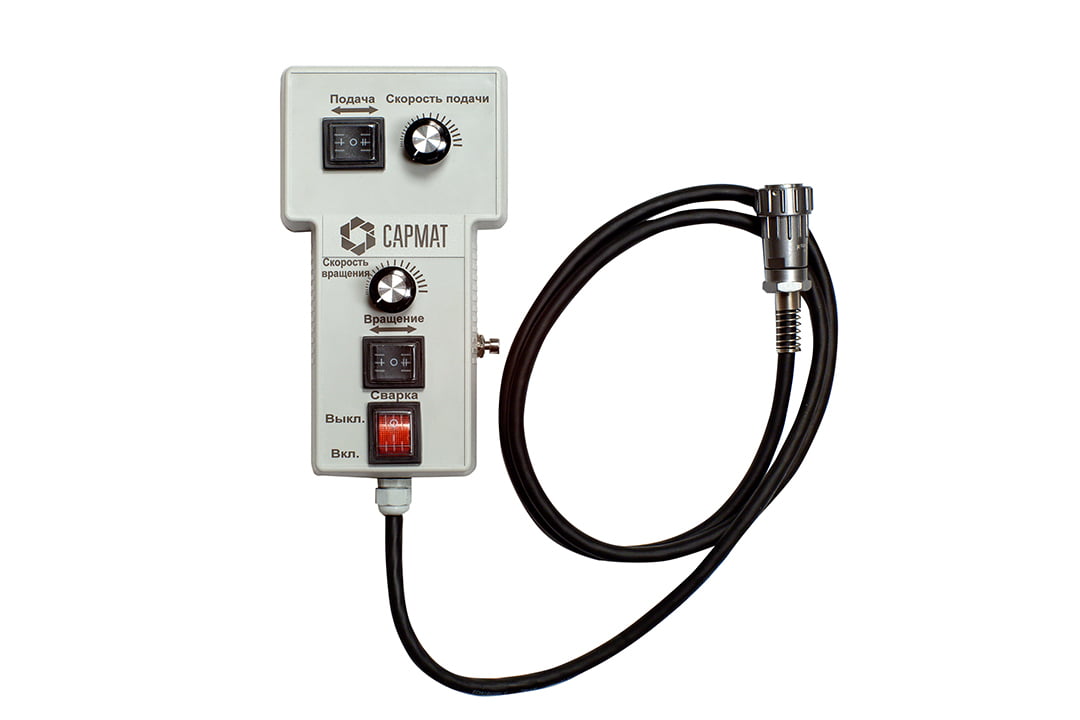

Органы управления станком расположены на подвесном блоке и дублируются на выносном пульте управления:
- Переключатель направления подачи — Вперед/Назад
- Регулировка скорости подачи от 0 до 60 мм/мин
- Регулировка оборотов вращения штанги расположена на дрели
- Реверс расположен на дрели
- Питание — 220 В, 50 Гц.
На подвесном блоке управления имеется розетка для подключения дрели к электросети 220 Вт.
С помощью дополнительной специальной оснастки — торцовочной головки — станок «Пионер РНК» может подрезать торцы, нарезать канавки для стопорных колец, снимать фаску обрабатываемой детали.
Стандартная комплектация:

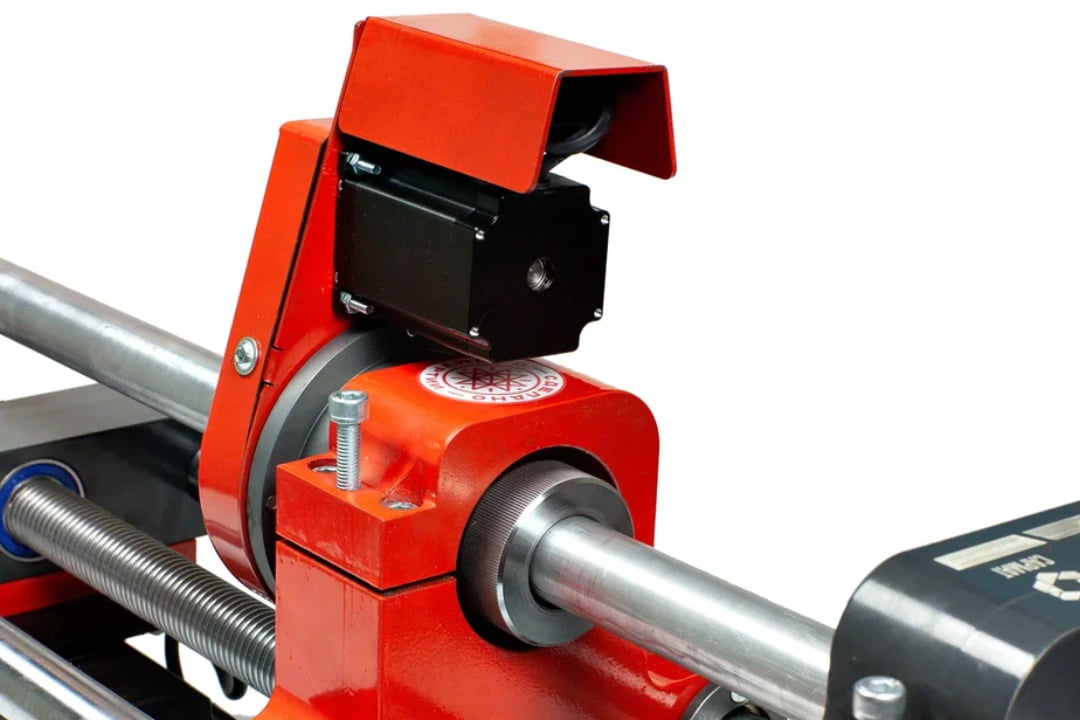

- Станок «Пионер РНК» с электроприводом подачи 0,8 кВт — 1 шт.

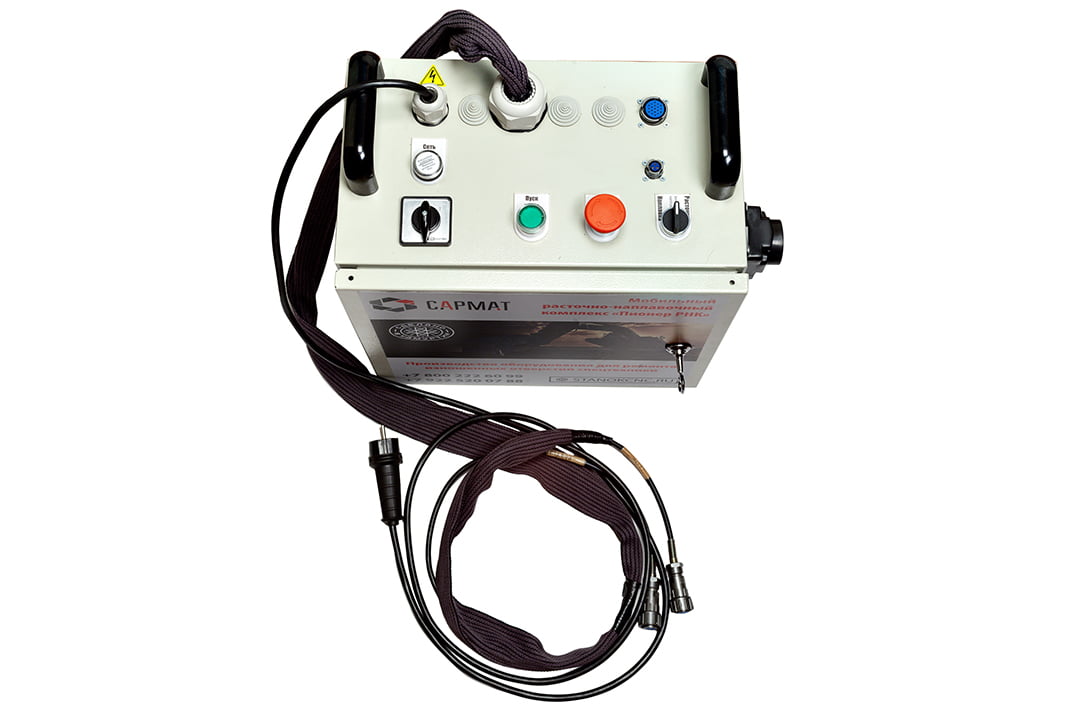

- Блок управления с шнуром питания и кабелем питания электропривода- 1 шт.
- Пульт управления с кабелем — 1 шт.
- Расточная борштанга со сдвоенным шагом — 1 шт. (Ø30 мм, L=1200 мм)
- Резец расточной — 2 шт. (Ø12 мм)
- Пластина твердосплавная — 50 шт. (30 для черновой обработки, 20 для чистовой)
- Комплект адаптеров для увеличения вылета резца до 200мм — 1 шт.
- Наплавочная головка — 1 шт.

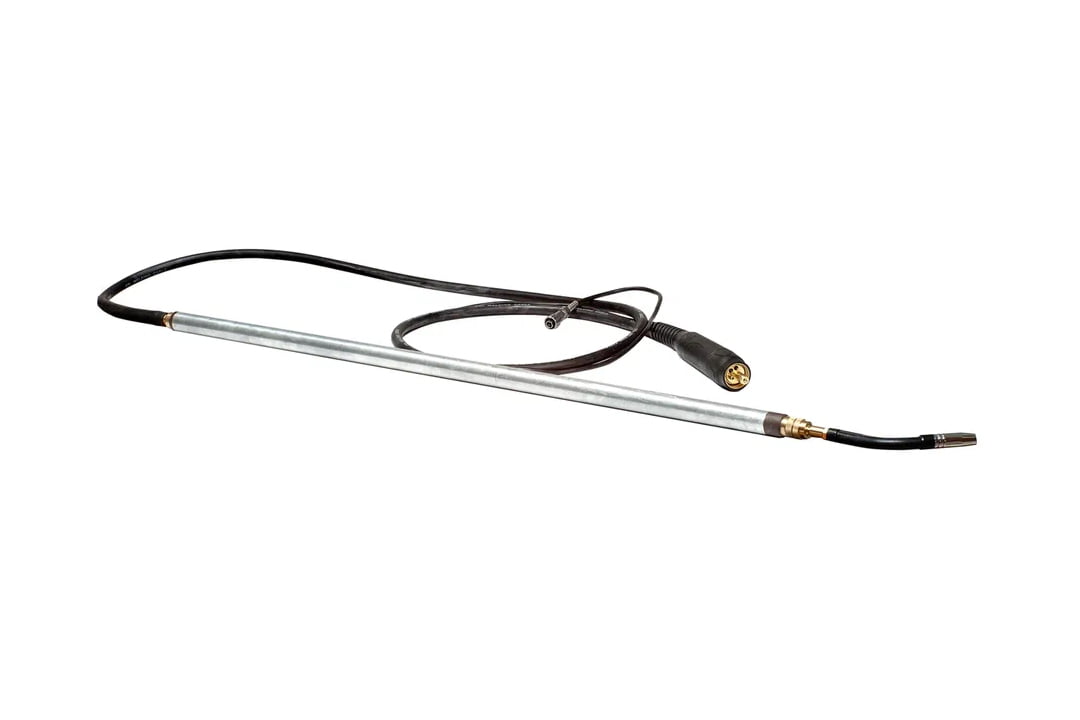

- Наплавочная штанга — 1 шт. (с питающим кабелем Ø30 мм, L=1000 мм)
- Гусак жёсткий — 1 шт.
- Гусак гибкий — 1 шт.
- Гусак-сопло — 1 шт.
- Удлинитель гусака — 1 шт.
- Шаровый адаптер — 1 шт.
- Сопло сменное — 3 шт.
- Наконечник Ø 0,8 мм — 5 шт.
- Наконечник Ø1 мм — 5 шт.
- Переходная втулка коническая — 1 шт.
- Универсальная центровочная система — 1 шт.
- Главная опора — 1 шт.
- Задняя опора — 1 шт.
- Комплект конусов для быстрой центровки до 100мм- 1 шт.
- Штихмасс ф40-235 мм — 1 шт.
- КИП R100 для высокоточного регулирования вылета резца — 1 шт.
- Руководство по эксплуатации — 1 шт.
- Тубус для хранения борштанги — 2 шт.
- Ящик для транспортировки и хранения станка — 3 шт.
