- Диаметр расточки - 54-400 мм
- Диаметр наплавки - 25-400 мм
- Диаметр борштанги - 40 мм*
- Длина борштанги - 1500 мм*
- Рабочий ход борштанги - 500 мм
*По желанию заказчика возможна установка борштанги любых размеров.
Области применения:

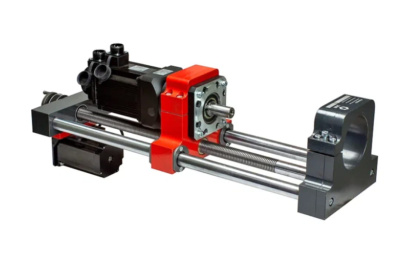

Мобильный расточный станок «Пионер РНК2» предназначен для расточки и наплавки изношенных соосных отверстий на спецтехнике и промышленном оборудовании.
- одновременная соосная расточка нескольких отстоящих друг от друга на некоторое расстояние отверстий;
- одновременная соосная наплавка нескольких отстоящих друг от друга на некоторое расстояние отверстий;
- восстановление посадочных мест под обоймы подшипников редукторов, станин и прочих корпусов;
- ремонт изношенных цилиндрических отверстий дорожно-строительной, карьерной, шахтной, коммунальной техники и оборудования;
- ремонт изношенных цилиндрических отверстий прокатных станов и конвейеров на предприятиях тяжёлой и металлургической промышленности;
- ремонт изношенных цилиндрических отверстий оборудования, используемого при добыче, переработке и транспортировке углеводородного сырья (нефти, газа и их фракций);
- ремонт узлов гидротехнических сооружений (узлы шлюзов, разводных мостов и пр.)
Станок используется для ремонта:
- дорожно-строительной техники, лесозаготовительной техники, горнодобывающей техники и оборудования, морского и речного транспорта, железнодорожного транспорта, оборудования в нефтегазовой отрасли и энергетике, промышленного оборудования на производстве и т.д.
- Мобильный станок «Пионер РНК2» позволяет ремонтировать технику прямо на месте ее нахождения. Такой ремонт значительно сокращает финансовые и временные затраты за счет уменьшения времени на транспортировку техники до ремонтной мастерской. Разбирать технику полностью нет необходимости: достаточно демонтировать только нуждающийся в ремонте узел (например, освободить только одну ось). Вес станка всего 45 кг, поэтому с монтажом и демонтажом справится один специалист, без применения дополнительных механизированных устройств.

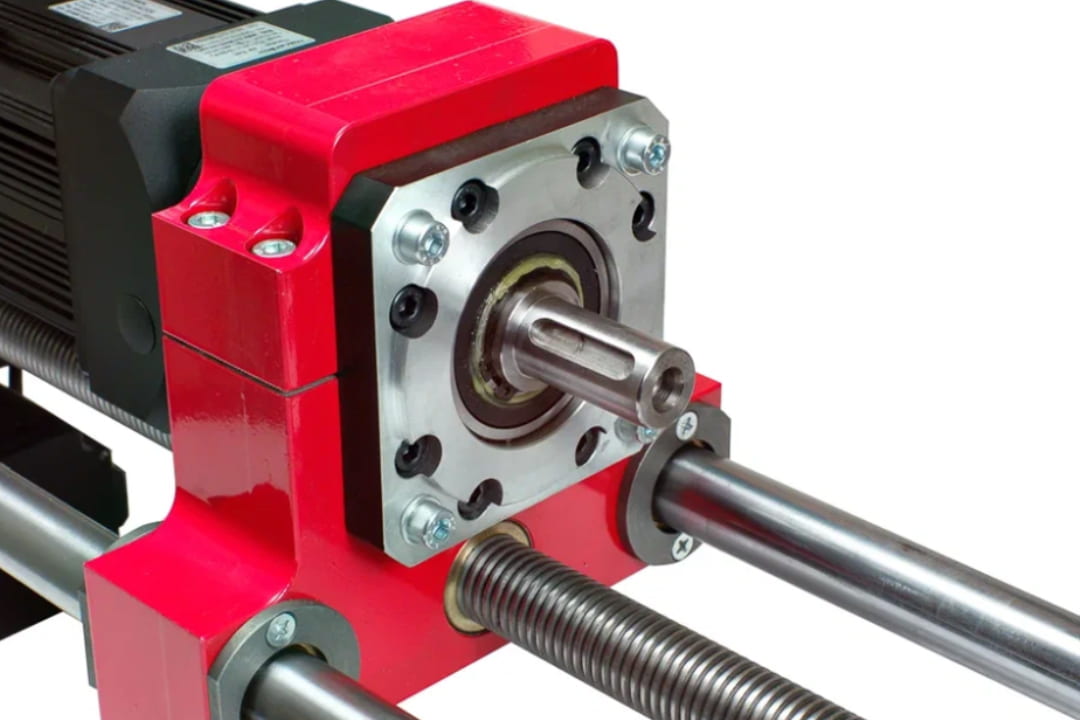

Привод вращения мобильного расточного станка «Пионер РНК2» — сервомотор. Скорость вращения сервомотора — 3000 об/мин; частота вращения — до 300 об/мин. Сервомотор оборудован энкодером, который предназначен для преобразования угла поворота вращающегося объекта в цифровые или аналоговые сигналы, что позволяет контролировать число оборотов в любое время работы станка. Кроме того, сервомоторы не требуют обслуживания (т.к. не имеют щеточно-коллекторного узла), поэтому обладают огромным ресурсом, длительным сроком службы, низким уровнем шума и вибрации, плавностью хода, высокой производительностью и компактностью.
Привод подачи мобильного расточного станка «Пионер РНК2» — шаговый двигатель.
Для передачи вращения шагового двигателя на ходовой винт используется ременная передача. Применение шагового двигателя позволяет сохранить возможность механической (ручной) подачи. Шаговые двигатели не требуют обслуживания (т.к. не имеют щёточно-коллекторного узла), имеют огромный ресурс и длительный срок службы.

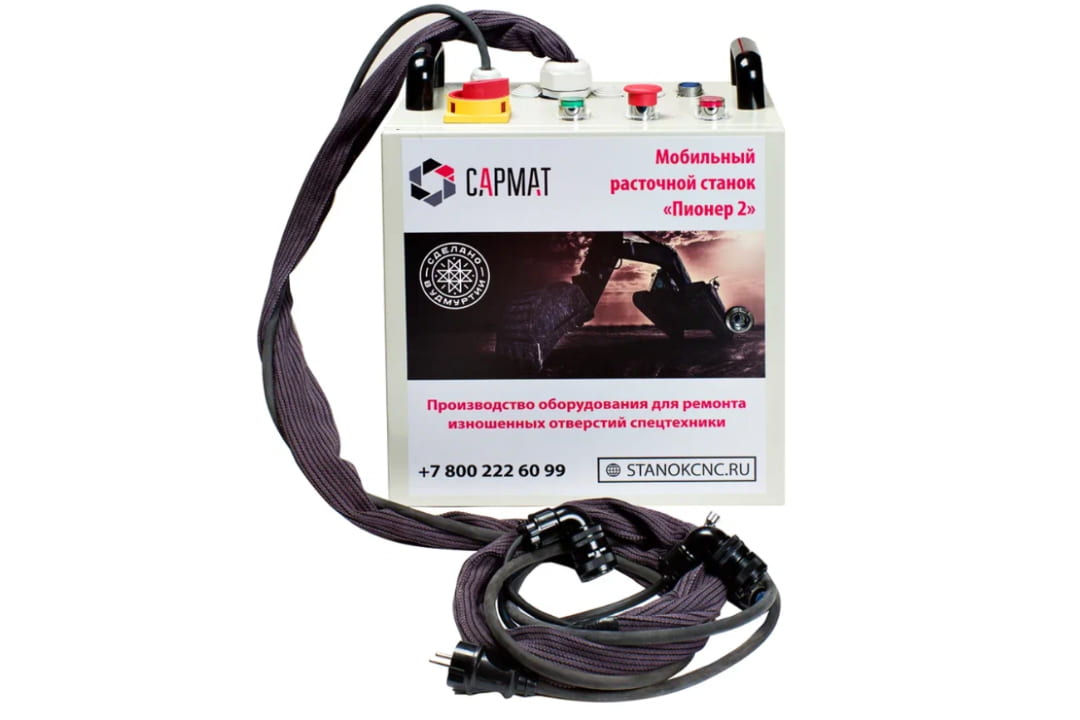

Станция управления:
Станция управления позволяет управлять и контролировать работу станка, на ней расположены: Разъем для подключения /Пульта управления. Переключатель — Питание Вкл./Выкл. Индикатор питания. Кнопка-индикатор — Пуск/Готово. Кнопка-индикатор — Авария/Сброс. Отжимная кнопка (грибок) — Аварийная остановка. Кабель питания — 220 В, 50 Гц.
Пульт управления:
Переключатель направления подачи — Вперед/Назад. Регулировка скорости подачи. Переключатель направления вращения — по часовой/против часовой. (влево/вправо) Регулировка скорости вращения. Кнопка — Аварийная остановка. Стандартные диаметры обработки от 54 до 400 мм. Самый распространённый диапазон для ремонта соосных отверстий на дорожно-строительной и горнодобывающей технике.
С помощью дополнительной специальной оснастки — торцовочной головки — станок «Пионер РНК2» может подрезать торцы, нарезать канавки для стопорных колец, снимать фаску обрабатываемой детали.
Характеристики:
- Диаметр расточки - 54-400 мм (возможна расточка от 30 мм — опция)
- Диаметр наплавки - 30-400 мм
- Диаметр борштанги - 40 мм (возможны следующие диаметры: Ø16/Ø20/Ø30/Ø60 — опция)
- Длина борштанги - 1500 мм* (возможна установка борштанги любых размеров либо сборная — опция)
- Рабочий ход - 500 мм
- Диаметр наплавочной штанги - 30 мм
- Длина наплавочной штанги - 1000 мм
- Рабочий ход наплавочной штанги - 400 мм
- Электропривод вращения серводвигатель - 1,8 кВт
- Электропривод подачи шаговый двигатель - 0,8 кВт
- Крутящий момент - 150 Н*м
- Частота вращения - от 0 до 300 об./мин.
- Регулировка скорости подачи плавная, бесступенчатая
- Скорость подачи - 0-1,0 мм/об.
- Регулировка частоты вращения плавная, бесступенчатая
- Реверс шпинделя есть
- Максимальная глубина расточки зависит от длины борштанги
- Точность обработки - H7
- Питание - 220 В, 50 Гц
- Шероховатость Ra 1.6
- Максимальная потребляемая мощность 2.6 кВт + сварочный полуавтомат
- Режимы наплавки автоматическая/ручная
- Размеры (ДхШхВ) 900×230×350 мм
- Вес - 45 кг
Стандартная комплектация:
- Станок «Пионер РНК 2» с двумя электроприводами 0,8/1,8 кВт — 1 шт.
- Блок управления с шнуром питания и кабелем питания электроприводов — 1 шт.
- Пульт управления с кабелем — 1 шт.
- Расточная борштанга со сдвоенным шагом (Ø40, L=1500 мм) — 1 шт.
- Державка (резец расточной) D-16 мм — 2 шт
- Пластина твердосплавная — 50 шт. (30 для черновой обработки, 20 для чистовой)
- Комплект адаптеров для увеличения вылета резца до Ø400 мм — 1 шт.
- Наплавочная головка — 1 шт.
- Наплавочная штанга с питающим кабелем Ø30 мм, L=1000 мм + втулка — 1 шт.
- Гусак жёсткий — 1 шт.
- Гусак гибкий — 1 шт.
- Гусак-сопло — 1 шт.
- Удлинитель гусака — 1 шт.
- Сопло сменное — 3 шт.
- Наконечник токосъёмный (Ø 0,8 мм) — 5 шт.
- Наконечник токосъёмный (Ø 1,0 мм) — 5 шт.
- Шаровый адаптер — 1 шт
- Главная опора — 2 шт.
- Комплект крепления главной опоры — 2 шт.
- Центровочная система — 1 комплект
- Переходная втулка электропривода- 1 шт.
- Задняя опора — 1 шт.
- Комплект крепления задней опоры — 1 шт.
- Руководство по эксплуатации — 1 шт.
- Тубус для хранения борштанги — 2 шт.
- Ящик для транспортировки и хранения станка — 3 шт.
Производитель: ООО «НПП «САРМАТ», Российская Федерация, Удмуртская Республика, г.Ижевск, ул. Гольянский поселок, д. 1
Импортер: ЗАО «ТЕХПРОМИМПЕКС», 220070, г. Минск, ул. Солтыса 96, офисные помещения 1-го этажа
