Основные характеристики:
- Диаметр расточки — 44-200 мм (возможна расточка от 30 мм- опция)
- Диаметр борштанги — 30 мм (возможны следующие диаметры: Ø16/Ø20/Ø30/Ø60)
- Длина борштанги — 1200 мм (возможна установка борштанги любых размеров либо сборная)
- Рабочий ход борштанги — 400 мм
- Регулирование скорости подачи зависит от электродрели
- Регулирование частоты вращения зависит от электродрели
- Реверс шпинделя зависит от электродрели
- Максимальная глубина расточки зависит от длины борштанги
- Точность обработки — H7
- Питание привода — 220 В, 50 Гц
- Шероховатость — 1,6 Ra
- Размеры (ДхШхВ): 745×200×230 мм
- Вес — 20 кг
*По желанию заказчика возможна установка борштанги любых размеров.
Области применения
Мобильный расточный станок «Пионер» предназначен для расточки изношенных соосных отверстий на спецтехнике и промышленном оборудовании.
- одновременная соосная расточка нескольких отстоящих друг от друга на некоторое расстояние отверстий;
- восстановление посадочных мест под обоймы подшипников редукторов, станин и прочих корпусов;
- ремонт изношенных цилиндрических отверстий дорожно-строительной, карьерной, шахтной, коммунальной техники и оборудования;
- ремонт изношенных цилиндрических отверстий прокатных станов и конвейеров на предприятиях тяжёлой и металлургической промышленности;
- ремонт изношенных цилиндрических отверстий оборудования, используемого при добыче, переработке и транспортировке углеводородного сырья (нефти, газа и их фракций);
- ремонт узлов гидротехнических сооружений (узлы шлюзов, разводных мостов и пр.)
Станок используется для ремонта дорожно-строительной техники,лесозаготовительной техники,горнодобывающей техники и оборудования,морского и речного транспорта,железнодорожного транспорта,оборудования в нефтегазовой отрасли и энергетике,промышленного оборудования на производстве и т.д.
Станок «Пионер» является мобильным, что позволяет выполнять ремонт прямо на месте нахождения техники. Такой ремонт значительно снижает финансовые и временные затраты за счет уменьшения времени на транспортировку техники до ремонтной мастерской. Разбирать технику полностью нет необходимости: достаточно демонтировать только нуждающийся в ремонте узел (например, освободить только одну ось). При этом установить станок на ремонтный узел и демонтировать его сможет даже один специалист без использования дополнительных механизированных устройств, так как вес станка всего 20 кг.
Станок обрабатывает диаметры от 44 до 200 мм — это самый распространённый диапазон для дорожно-строительной техники. При использовании дополнительной оснастки станок «Пионер» может обрабатывать диаметры от 30 мм до 400 мм.
Приводом вращения мобильного расточного станка «Пионер» является электродрель. Мы поставляем дрель Rebir 2 кВт, 0-500 об/мин, 220 В, 50 Гц. Также можно использовать любую другую низкооборотистую и высокомоментную электродрель (например: Bosch, Metabo, Eibenstock).
Подача — механическая (ручная). Осевое перемещение осуществляется за счет вращения маховика ходового винта. В передней и задней траверсе установлены подшипники ходового винта, за счет которых исключается закусывание и ступенчатость осевого перемещения.

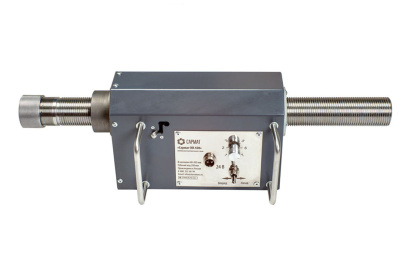

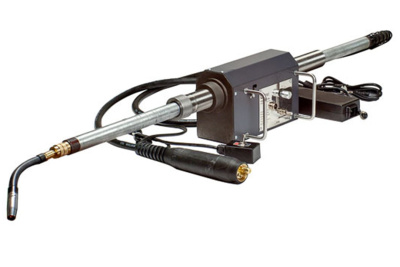

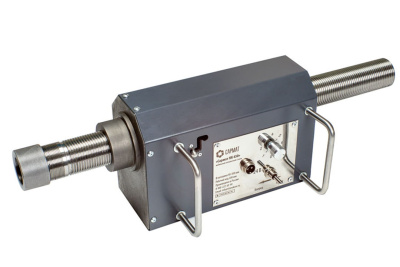

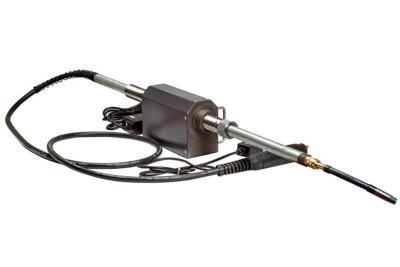

К станку «Пионер» рекомендуем приобрести наплавочный комплекс «Сармат НК 450» или «Сармат НК 750», которые позволят производить комплексный ремонт соосных отверстий.

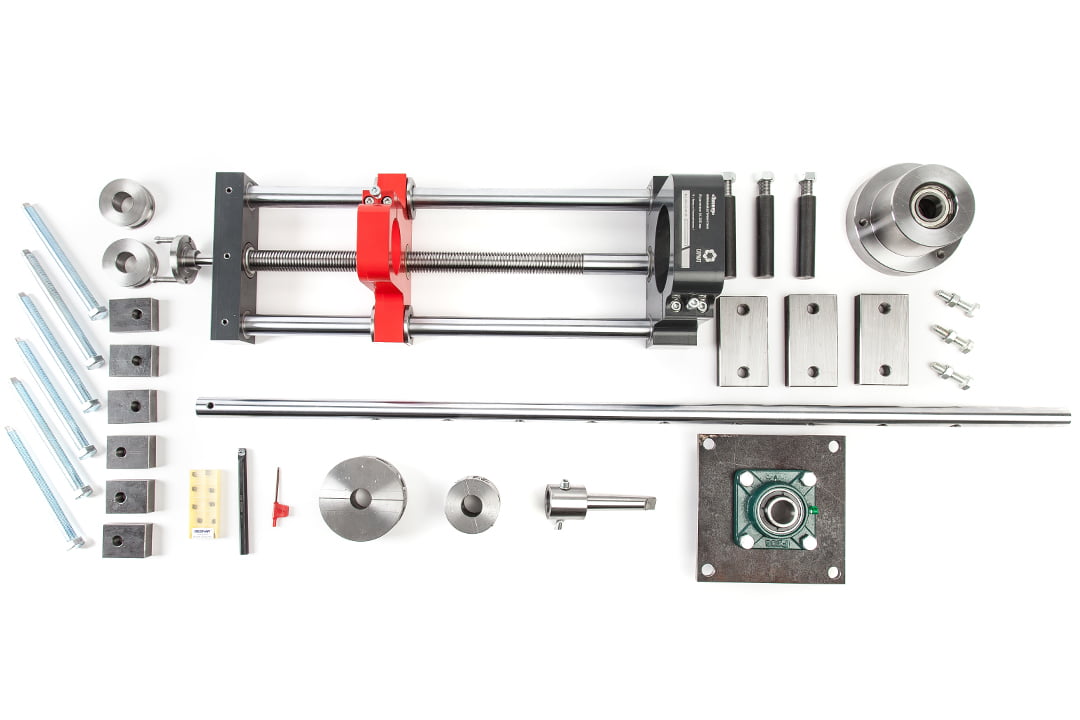

Стандартная комплектация:
- Станок «Пионер» — 1 шт.
- Расточная борштанга со сдвоенным шагом (Ø30 мм, L=1200 мм) — 1 шт.
- Державка (резец расточной) D-12 мм — 2 шт.
- Пластина твердосплавная — 50 шт. (30 для черновой обработки, 20 для чистовой)
- Адаптер для увеличения вылета резца D=75 мм — 1 шт.
- Адаптер для увеличения вылета резца D=120 мм — 1 шт.
- Центровочная система — 1 комплект
- Переходная втулка (коническая)- 1 шт.
- Главная опора — 1 шт.
- Комплект крепления главной опоры
- Задняя опора — 1 шт.
- Комплект крепления задней опоры
- Руководство по эксплуатации — 1 шт.
- Тубус для хранения борштанги — 1шт.
- Ящик для транспортировки и хранения станка — 1шт.
Производитель: ООО «НПП «САРМАТ», Российская Федерация, Удмуртская Республика, г.Ижевск, ул. Гольянский поселок, д. 1
Импортер: ЗАО «ТЕХПРОМИМПЕКС», 220070, г. Минск, ул. Солтыса 96, офисные помещения 1-го этажа
