Документация:
- Диаметр расточки — 46-400 мм
- Диаметр борштанги — 40 мм*
- Длина борштанги — 2000 мм*
- Рабочий ход борштанги — 500 мм
*По желанию заказчика возможна установка борштанги любых размеров.
Цена зависит от комплектации и предоставляется по запросу.
Области применения

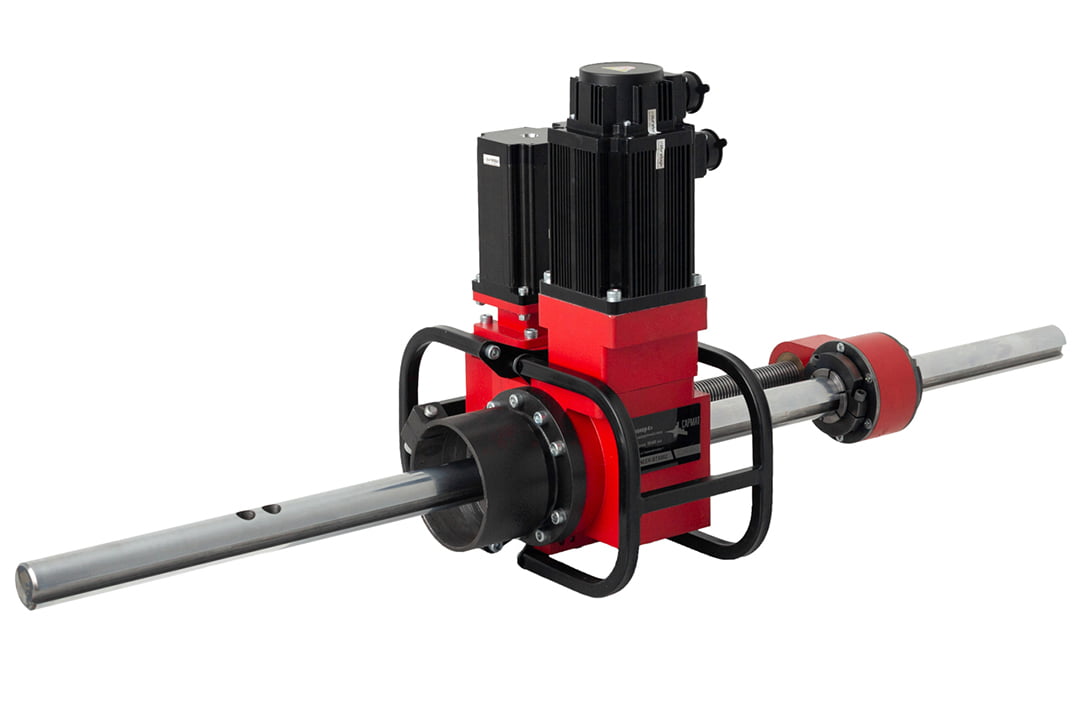

Мобильный расточный станок «Пионер 2» предназначен для расточки изношенных соосных отверстий на спецтехнике и промышленном оборудовании.
- одновременная соосная расточка нескольких отстоящих друг от друга на некоторое расстояние отверстий;
- восстановление посадочных мест под обоймы подшипников редукторов, станин и прочих корпусов;
- ремонт изношенных цилиндрических отверстий дорожно-строительной, карьерной, шахтной, коммунальной техники и оборудования;
- ремонт изношенных цилиндрических отверстий прокатных станов и конвейеров на предприятиях тяжёлой и металлургической промышленности;
- ремонт изношенных цилиндрических отверстий оборудования, используемого при добыче, переработке и транспортировке углеводородного сырья (нефти, газа и их фракций);
- ремонт узлов гидротехнических сооружений (узлы шлюзов, разводных мостов и пр.)
Станок используется для ремонта дорожно-строительной техники, лесозаготовительной техники, горнодобывающей техники и оборудования, морского и речного транспорта, железнодорожного транспорта, оборудования в нефтегазовой отрасли и энергетике, промышленного оборудования на производстве и т.д.
Мобильный станок «Пионер 2» позволяет ремонтировать технику прямо на месте ее нахождения. Такой ремонт значительно сокращает финансовые и временные затраты за счет уменьшения времени на транспортировку техники до ремонтной мастерской. Разбирать технику полностью нет необходимости: достаточно демонтировать только нуждающийся в ремонте узел (например, освободить только одну ось). Вес станка всего 40 кг, поэтому с монтажом и демонтажом справится один специалист, без применения дополнительных механизированных устройств.
Привод вращения мобильного расточного станка «Пионер 2» — сервомотор. Скорость вращения сервомотора — 3000 об/мин; через планетарный понижающий редуктор с передаточным отношением 10:1 на выходе скорость — 300 об/мин. Сервомотор оборудован энкодером, который предназначен для преобразования угла поворота вращающегося объекта в цифровые или аналоговые сигналы, что позволяет контролировать число оборотов в любое время работы станка. Кроме того, сервомоторы не требуют обслуживания (т.к. не имеют щеточно-коллекторного узла), поэтому обладают огромным ресурсом, длительным сроком службы, низким уровнем шума и вибрации, плавностью хода, высокой производительностью и компактностью.
Привод подачи мобильного расточного станка «Пионер 2» — шаговый двигатель.
Для передачи вращения шагового двигателя на ходовой винт используется ременная передача. Применение шагового двигателя позволяет сохранить возможность механической (ручной) подачи. Шаговые двигатели не требуют обслуживания (т.к. не имеют щёточно-коллекторного узла), имеют огромный ресурс и длительный срок службы.
Станция управления
Станция управления позволяет управлять и контролировать работу станка, на ней расположены: Разъем для подключения /Пульта управления. Переключатель — Питание Вкл./Выкл. Индикатор питания. Кнопка-индикатор — Пуск/Готово. Кнопка-индикатор — Авария/Сброс. Отжимная кнопка (грибок) — Аварийная остановка. Кабель питания — 220 В, 50 Гц.
Пульт управления
Переключатель направления подачи — Вперед/Назад. Регулировка скорости подачи. Переключатель направления вращения — по часовой/против часовой. (влево/вправо) Регулировка скорости вращения. Кнопка — Аварийная остановка. Диаметры обработки от 54 до 400 мм. Самый распространённый диапазон для ремонта соосных отверстий на дорожно-строительной и горнодобывающей технике.
При использовании дополнительной оснастки станок «Пионер 2» может обрабатывать диаметры от 30 мм до 600 мм.
Станок «Пионер 2» — это самая распространённая модель как для проведения ремонта своей собственной техники, так и для оказания услуг по ремонту соосных отверстий. К расточному станку «Пионер 2» рекомендуем приобрести наплавочный комплекс «Сармат НК 450» или «Сармат НК 750», которые позволят производить комплексный ремонт соосных отверстий.
С помощью дополнительной специальной оснастки — торцовочной головки — станок «Пионер 2» может подрезать торцы, нарезать канавки для стопорных колец, снимать фаску обрабатываемой детали.
Характеристики:
- Диаметр расточки — 54-200 мм (возможна расточка от 30 мм и до 400 мм- опция)
- Диаметр борштанги — 40 мм (возможны следующие диаметры: Ø16/Ø20/Ø30/Ø60 — опция)
- Длина борштанги — 1500 мм (возможна установка борштанги любых размеров либо сборная — опция)
- Рабочий ход борштанги — 500 мм (возможно увеличение рабочего хода — опция)
- Электропривод вращения серводвигатель — 1,8 кВт
- Электропривод подачи шаговый двигатель — 0,8 кВт
- Частота вращения — 0-300 об/мин
- Регулирование скорости подачи плавное бесступенчатое
- Скорость подачи от 0-1,0 мм/об
- Регулирование частоты вращения — плавное бесступенчатое
- Реверс шпинделя — есть
- Крутящий момент — 150 Н*м
- Максимальная глубина расточки зависит от длины борштанги
- Точность обработки — H7
- Питание привода — 220 В, 50 Гц
- Шероховатость — 1,6 Ra
- Максимальная потребляемая мощность — 2,6 кВт
- Размеры (ДхШхВ) 900×230×350 мм
- Вес станка — 40 кг
Стандартная комплектация
- Станок «Пионер 2» с двумя электроприводами 0,8/1,8 кВ — 1 шт.
- Блок управления с шнуром питания и кабелем питания электроприводов
- Пульт управления с кабелем
- Расточная борштанга со сдвоенным шагом (Ø40 мм, L=1500 мм) — 1 шт.
- Державка (резец расточной) D-16 мм — 2 шт.
- Пластина твердосплавная — 50 шт. (30 для черновой обработки, 20 для чистовой)
- Адаптер для увеличения вылета резца. D=75 мм — 1 шт.
- Адаптер для увеличения вылета резца D=120 мм — 1 шт.
- Центровочная система — 1 комплект
- Переходная втулка электропривода- 1 шт.
- Главная опора — 1 шт.
- Комплект крепления главной опоры — 1 шт.
- Задняя опора — 1 шт.
- Комплект крепления задней опоры — 1 шт.
- Руководство по эксплуатации — 1 шт.
- Тубус для хранения борштанги — 1шт.
- Ящик для транспортировки и хранения станка — 3 шт.
